Praktikumszugang

Die Auswertung der im Praktikum anfallenden Daten kann entweder nach vorheriger Terminabsprache an einem Rechner der Astrophysik erfolgen oder vom heimischen Rechner zuhause.

Die Auswertung der Daten kann auch aus der Ferne erfolgen, sowohl aus dem Computerpool im Physikinstitut als auch vom heimischen Rechner mit Internetverbindung.

 Benutzername:  alpha
 Passwort:      wird per Email bekannt gegeben

alpha steht hier als Beispiel und muss durch den entsprechenden Gruppennamen ersetzt werden. Das Passwort kann ebenfalls bei den Betreuern erfragt werden.

Da die Rechner der Astrophysik alle mit Linux betrieben werden, ist es besonders einfach sich von einem anderen Rechner mit dem gleichen Betriebssystem einzuloggen. In diesem Fall kann in der Regel ohne weitere Vorbereitung via einfachem SSH-Login auf dem Praktikumsrechner die komplette Auswertung aus der Ferne erfolgen. Das gilt sogar für graphische Ausgaben bzw. Fenster, wobei dies von der Verbindungsgeschwindigkeit abhängt. Im Computerpool stellt dies kein Problem da, beim Heimrechner hängt dies aber entscheidend von der Internetanbindung ab.

Der Login erfolgt in einer Konsole mit folgendem Kommando:

ssh -X alpha@columba.astro.physik.uni-potsdam.de

alpha steht hier als Beispiel und muss durch den entsprechenden Gruppennamen ersetzt werden. Hierbei wird natürlich auch das Passwort abgefragt. Der Parameter -X (großes X) stellt sicher, dass auch graphische Ausgaben übertragen werden.

Alternativ kann sich auch über Xpra eingeloggt werden, welches ebenfalls über SSH kommuniziert, es aber auch erlaubt bei schlechterer Internetverbindung mit graphischen Ausgaben zu arbeiten. Xpra muss in der Regel erst einmal aus den Paketquellen installiert werden. Ist dies erfolgt, kann über

 xpra start ssh:alpha@columba.astro.physik.uni-potsdam.de --ssh=ssh

eine Verbindung zum Auswerterechner aufgebaut werden. Das Kommando unterscheidet sich nicht sonderlich von dem oben, nur das hier der Anfang und das Ende leicht unterschiedlich ist. alpha ist auch hier durch den Gruppennamen zu ersetzen. Wurde die Verbindung erfolgreich hergestellt, erscheint in der Regel ein Xpra-Symbol bzw. Menü auf dem Desktop (unter Ubuntu findet man es oben rechts in der Leiste neben der Netzwerk/Lautstärke/Akku-Anzeige). Über dieses Menü kann sowohl Xpra konfiguriert werden als auch, über den Menüpunkt Start, Programme direkt auf dem Praktikumsrechner gestartet werden. Xpra hat noch den weiteren schönen Vorteil, dass die Fenster sich nahtlos ins lokale System einbinden.

Darüber hinaus bietet es die Möglichkeit, über den Menübutton Disconnect, sich von der Xpra-Session zu trennen ohne diese zu beenden. Dies erlaubt es einem die Session an einer beliebigen Stelle zu unterbrechen und später fortzusetzen. Hierfür ist dann nur der folgende Konsolenbefehl nötig:

 xpra attach ssh:alpha@columba.astro.physik.uni-potsdam.de --ssh=ssh

Beendet wird die Xpra-Session mittels:

 xpra exit

Während unter Linux graphische Ausgaben kein Problem darstellen, nutzt Windows zur Darstellung seiner Fenster nicht das X-Window-System, sondern ein hauseigenes. Aus diesem Grund können Fenster, die von einem Linux/Unix-Computer gesendet werden nicht ohne weiteres dargestellt werden. Um dies zu beseitigen, muß zusätzlich ein X-Window-Server installiert sein. Natürlich gibt es dafür diverse Angebote. Wir empfehlen als schlanke und kostenfrei Lösung die folgenden beiden Programme:

Benötigte Programme

• PuTTY als SSH-Client
• Xming als X-Window-Server zur Darstellung der Fenster

Xming muss installiert sein und sollte optimalerweise einfach bei Systemstart mitgestartet werden. PuTTY ist ein direkt ausführbares Programm und benötigt lediglich eine kurze Konfiguration:

• im Menüpunkt Session im Feld Hostname ist columba.astro.physik.uni-potsdam.de einzutragen
• für eine Fensterausgabe muss unter Connection → SSH → X11 noch Enable X11 Forwarding aktiviert werden
• sollte es zu Problemen mit der Fensterdarstellung geben muss man localhost:0 unter Connection → SSH → X11 in das Textfeld X display location eingeben

MobaXterm ist ein SSH client, welcher ein eingebauten X11 Server bietet.

• MobaXterm

Um die Stabilität der Verbindung zu erhöhen hat es sich bewährt die Option „SSH keepalive“ zu aktivieren und dann MobaXterm neu zu starten.

Neben den oben genannten Möglichkeiten ist auf dem Praktikumsrechner columba auch ein X2Go-Server installiert, der es erlaubt remote effizient mit grafischen Programmen zu arbeiten. Der X2Go-Client ist für alle gängigen Betriebssysteme (Windows, Linux und MacOS) verfügbar.

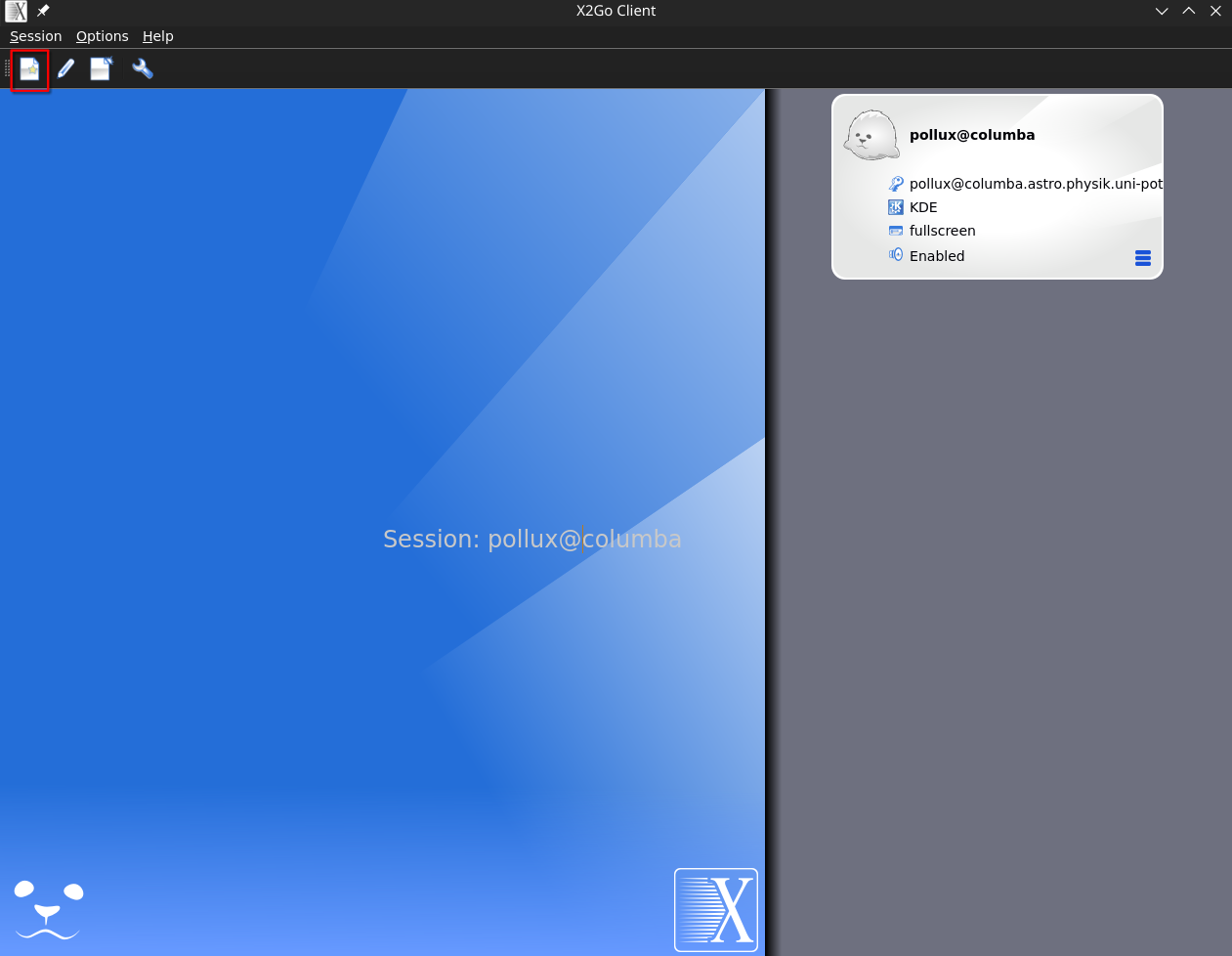

Nachdem man den Client installiert hat kann eine neue Session anlegen indem man auf Session und dann auf New session … klickt. In dem sich öffnenden Fenster müssen die Session-Parameter definiert werden.

Achtung Wayland-Benutzer: Unter Wayland kann es sein, dass der aktuelle Client nicht richtig funktioniert und bei der Einwahl einfach abstürzt, in diesem Fall kann es helfen, den Client von der Kommandozeile mit

  env QT_QPA_PLATFORM=xcb x2goclient

zu starten.

Neben den oben beschriebenen Methoden kann man sich auf columba auch über das RDP-Protokoll einloggen. Das von Microsoft entwickelte Protokoll ist sehr performant und bietet die Möglichkeit den gesamten Desktop, ohne große Geschwindigkeitseinbußen darzustellen. Für Linux gibt es eine freie Implementierung, sodass wir dies auch mit columba nutzen können. Da RDP allerdings als nicht das sicherste Verfahren gilt, muss man zuerst einen SSH-Tunnel zu columba aufbauen, bevor man sich mit dem RDP-Server verbinden kann.

Unter Linux kann hierfür Remmina verwendet werden, welches man in den allermeisten Distribution über die Paketquellen installieren kann, falls es nicht bereits ohnehin mit der Distribution ausgeliefert wird.

Konfigurationsanleitung Linux:

• Nach dem Remmina gestartet wurde klickt man oben links auf das Symbol mit dem Plus
• Daraufhin öffnet sich der Konfigurationsdialog
• Hier fügt man folgendes ein bzw. aktiviert entsprechende Option:
  1. Name für die Konfiguration
  2. Serveradresse: 127.0.0.1:3389
  3. Benutzername
  4. Passwort
  5. Use client resolution
• Danach klickt man auf SSH Tunnel und fügt man die folgende Konfiguration hinzu bzw. aktiviert entsprechende Option:
  1. Enable SSH Tunnel
  2. Custom
  3. Serveradresse: columba.astro.physik.uni-potsdam.de
  4. Benutzername
  5. Passwort
• Anschließend schließt man die Konfiguration mit einem Klick auf Save and Connect ab
• Remmina wird anschließend die Verbindung zu columba aufbauen
• Ist man mit der Verbindungsgeschwindigkeit zufrieden, kann man noch unter dem Reiter Advanced, die Qualität der Verbindung heraufsetzen
• Nach dem Abspeichern der Konfiguration wird man diese unter dem eingegebenen Namen auch in der Liste finden, die Remmina darstellt wenn man das Program startet. Durch einen Doppelklick auf den Eintrag kann von nun an die Verbindung zu columba einfach hergestellt werden.

Basissetup

SSH-Tunnel

Zusätzliche Optionen

Konfigurationsanleitung Windows 11:

• Unter Windows muss zuerst der SSH-Tunnel eingerichtet werden, bevor der RDP-Client von Windows benutzt werden kann, da dieser diese Funktion nicht selbst bereitstellen kann
• Hierzu muss zuerst ein PowerShell-Fenser geöffnet werden
• In diesem gibt man dann den Befehl ssh -L 3399:127.0.0.1:3389 alpha@columba.astro.physik.uni-potsdam.de ein. alpha ist hoer durch den jeweiligen Gruppennamen zu ersetzen.

PowerShell mit SSH-Tunnel-Kommando

• Anschließend kann der RDP-Client gestartet werden und folgende Konfiguration eingegeben bzw. die entsprechende Option aktiviert werden:
  1. Computer: localhost:3399
  2. Benutzername
  3. Allow me to save credentials (optional)
• Unter Umständen muss hierfür vorher noch auf Show Options geklickt werden
• Durch einen klick auf Connect wird die Verbindung aufgebaut. Es folgt anschließend noch die Passwortabfrage.

RDP Windows Client

Über den Physik-Pool (Raum 2.28.1.101) kann sich ebenfalls über ssh eingeloggt werden. Dafür der Anleitung für Linux folgen. Eine hohe Datenrate ermöglicht dabei ein effektives Arbeiten und es ist keine Voranmeldung notwendig. Einen Account für den Physik-Pool kann bei Herrn H. Todt erstellt werden (Raum 2.28.2.004).

Der Praktikumsrechner ist für die Datenauswertung im Praktikum gedacht. Es können Zeiten für den Praktikumsrechner (Raum 2.009) im Institutsgebäude gebucht werden. Bitte per Email vormerken lassen.

Bereits angemeldet sind:

edit

Die absoluten Basic Commands für die Linux Konsole sind hier zu finden. Das Bash Cheat Sheet geht etwas weiter.

Unabhängig vom konkreten Betriebssystem ist zum reinen Datenaustausch auch das Einloggen via SFTP (SSH File Transfer Protocol) möglich. Dazu wird ein SFTP-Programm benötigt. Diese gibt es für praktisch jedes Betriebssystem, sowohl konsolenbasiert als auch mit graphischer Oberfläche. Wer an eine graphische Oberfläche gewöhnt ist, kann z.B. WinSCP als kostenlosen SFTP-Client nutzen.

Die Zugangsdaten für den SFTP-Client sind im Grunde identisch mit denen des SSH-Zugangs:

 Server:    columba.astro.physik.uni-potsdam.de
 Protokoll: SFTP
 Benutzer:  alpha
 Passwort:  wie bekannt

alpha steht hier als Beispiel und muss durch den entsprechenden Gruppennamen ersetzt werden.

Achtung: Anders als der SSH-Zugang dient, wie erwähnt, SFTP nur zum Dateiaustausch. Eine Ausführung von Programmen auf den Astrorechnern ist über diese Schnittstelle nicht möglich.
