EQ8-R PRO

EQ8-R PRO

Hier findet ihr unser bebildertes Manual zum Aufbau und Bedienung der EQ8-R PRO von Sky-Watcher. Die EQ-8 ist eine robuste computergestützte deutsche äquatoriale Montierung. Die großen Vorteile sind die interne Kabelführung mit Hub für USB und Stromversorgung.

Eigenschaften

Model	EQ8-R PRO
Hersteller	Sky-Watcher
Typ	deutsch-paralaktisch
Maximale Zuladung	50 kg
Steuergeschwindigkeiten (-fach)	0,125; 0,25; 0,5; 0,75; 1
Nachführgeschwindigkeiten	solar, lunar, sideral
Polhöheneinstellung	10° - 65°
Gewicht der Montierung	25,8 kg
Art der Motoren	Schrittmotoren
PEC-Korrektur	ja

Einzelteile

Zur Montierung gehören folgende Teile:

massives Dreibein
die eigentliche Montierung
Gegengewichtsstange
Gegengewichte
kleine durchsichtige Kiste mit Teilen wie:
- Sechskantschlüssel
- Kable
- Handsteuerung
Transportkoffer, der normalerweise zur Lagerung der Montierung genutzt wird (der Deckel lässt sich bei eingestellter Polhöhe nicht schließen)

Aufbau

Schritt	Beschreibung	Benötigte Teile
1	Zuerst müssen die drei Füße für das Dreibein, wie im Bild rechts gezeigt, platziert werden. Die Spitze des „Fußdreiecks“ muss in Richtung Norden zeigen. Die Füße dienen zur Schwingungsdämpfung und zur Nivellierung der Montierung.	3 Füße
2	Als nächstes kommt das Stativ auf die vorbereiteten Füße.	Stativ

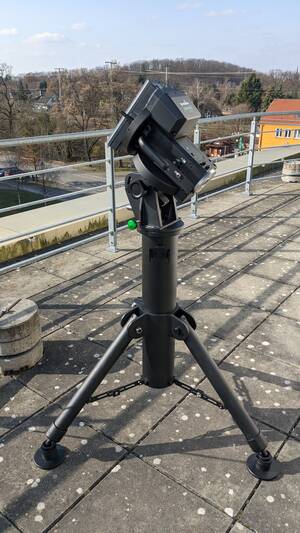

3	Im dritten Schritt kann bereits die eigentliche Montierung aufgesetzt werden.	Montierung

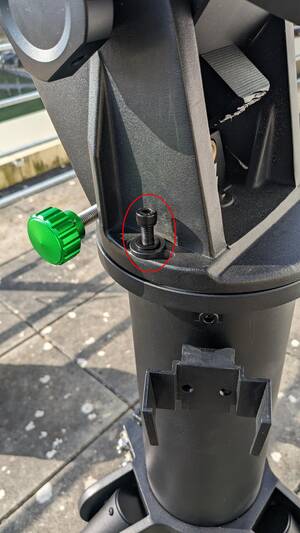

4	In diesem und dem nächsten zwei Schritt werden das Stativ und die Montierung fest miteinander verbunden. Hierfür müssen zuerst auf beiden Seiten der Montierung bzw. des Stativs 2 Sechskantschrauben zunächst leicht eingeschraubt werden.	2 Sechskantschrauben

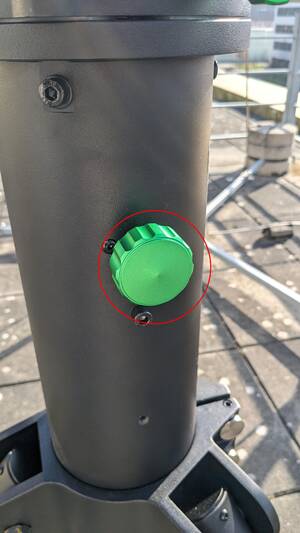

5	Anschließend muss mit dem grünen Rad auf der Seite der zentrale Bolzen des Dreibeins in den Montierungsboden geschraubt werden. Wenn man unter die Polwiege der Montierung schaut, sieht man auch wie der Bolzen sich in die Montierung schraubt.
6	Nun können die Sechskantschrauben festgezogen werden.

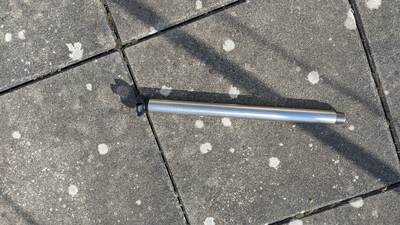

7	Als nächstes kann die Gegengewichtsstange eingeschraubt werden	Gegengewichtsstange
8	Anschließend können die Gegengewichte aufgesteckt werden.	Gegengewichte

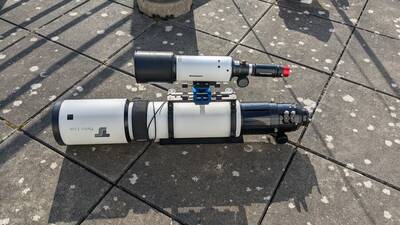

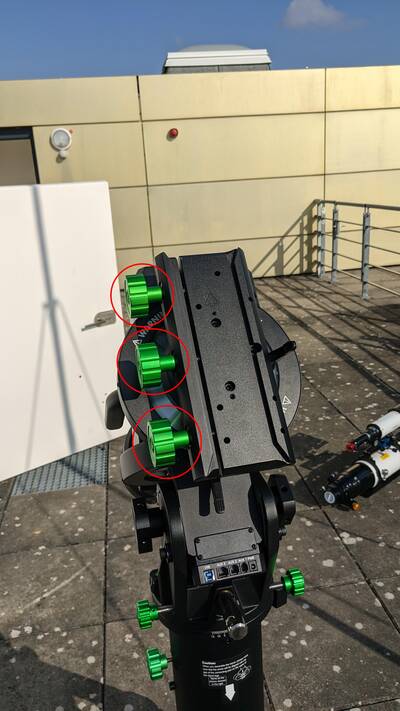

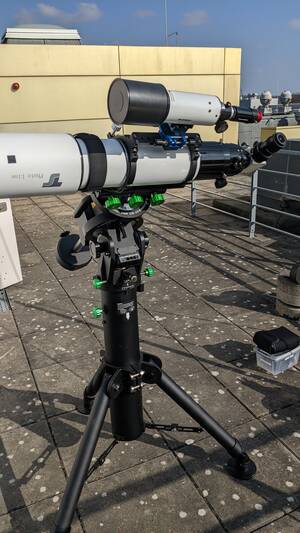

9	Nun kann bereits das Teleskop aufgesetzt werden. In unserem Fall ist das unser APO. Die Losmandy-Prismenschiene des Teleskops muss in die Klemme von der Montierung eingeführt und dann mit den 3 grünen Schrauben fixiert werden.	Klemme am Teleskop Teleskop (APO)

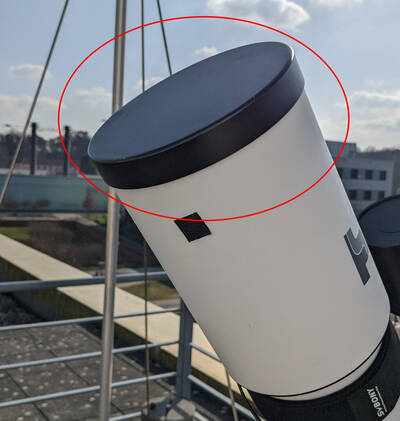

10	Jetzt kann die Abdeckung vom Teleskop, hier des APOs, abgenommen werden.	Abdeckung Teleskop
11	Nun kann das Instrument angebracht werden. Hier benutzen wir den Herschel-Keil zusammen mit einem 2„-Okular	Herschel-Keil Okular

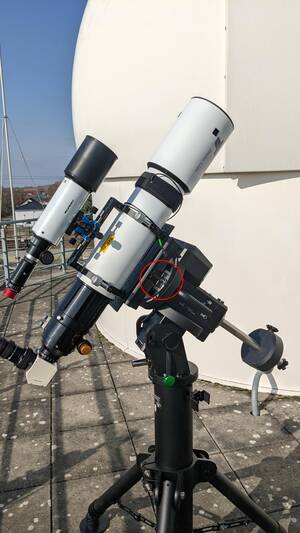

12	Anschließend kann die Montierung-Teleskop-Kombination austariert werden. Hierzu sollte zuerst der Feststellhebel der Rektaszensionsachse (markiert den Fotos links) gelöst werden. Das Teleskop sollte sich dann um die Rektaszensionsachse frei drehen lassen. Nun müssen die Gegengewichte auf der Gegengewichtsstange so verschoben werden, dass das System im Gleichgewicht ist. Anschießend muss die Prozedur für die Deklinationsachse wiederholt werden, nur das hier statt der Gegengewichte das Teleskop nach vorne oder hinten verschoben werden muss. Hierfür die drei grünen Schrauben an der Klemme leicht lösen und dann das Teleskop verschieben. Am besten diese Prozedur nur zu zweit durchführen.
13	Nun müssen noch die Handsteuerung und das Stromkabel angeschlossen werden.	Handsteuerung und Stromkabel
14	Anschalten

Bedienung

Inbetriebnahme

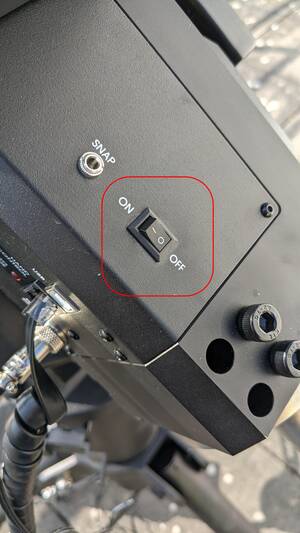

Die EQ8-R PRO kann einfach über den On/Off-Schalter angeschaltet werden und jederzeit über diesen Schalter auch wieder ausgeschaltet werden. Anders als beim OST muss hierfür nicht erst auf das Runterfahren der Montierung gewartet werden. Nach dem Anschalten der Montierung muss immer zuerst ein Alignment durchgeführt werden.

Alignment

Folgende Möglichkeiten bestehen:

  1-Star Align.
  2-Star Align.
  Polar Align.

Allgemeines Vorgehen

Schritt	Beschreibung	Display der Handsteuerung

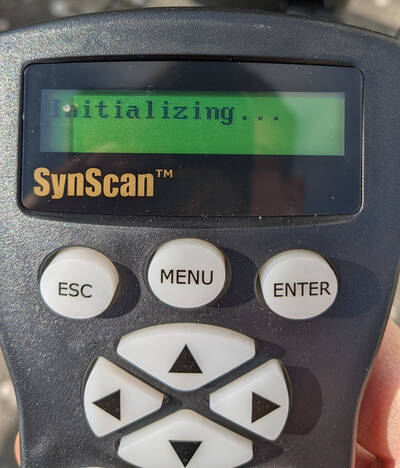

0	Nach dem bestätigen des On/Off-Schalter erfolgt die Initialisierung der Handsteuerung.
1	Zum Start muss die Montierung in die Home-Position gefahren werden, dies bestätigt man mit der Taste 1. Nach dem Einschalten sucht die Montierung diese Position und fährt dazu einige Male hin und her. Anschließend wird auf dem Display `Home position Established` angezeigt. Dies bestätigt man mit einem Druck auf Enter.

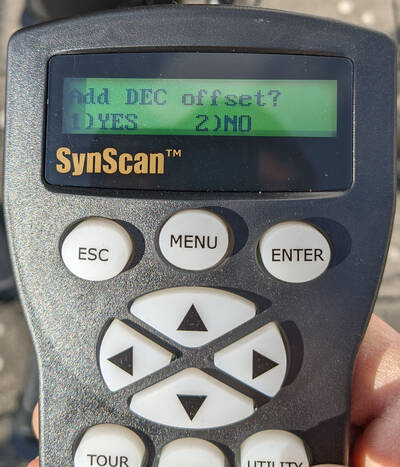

2	Als nächstes kann man einen etwaigen Versatz der Deklinationsachse einstellen. Dies benötigen wir nicht und bestätigen das mit der Taste 2.

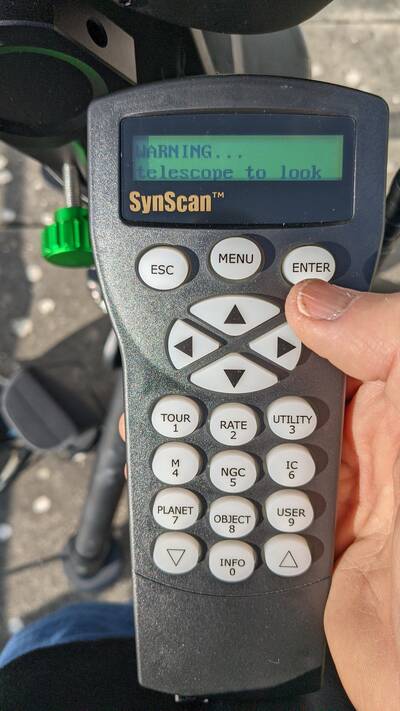

3	Anschließend wird eine Warnung angezeigt, dass man nicht ohne Filter in die Sonne schauen darf. Dies bestätigt man mit einem Druck auf Enter.

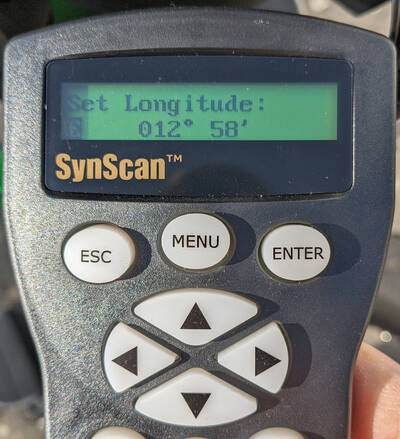

4	Nun muss noch der Breiten- und Längengrad eingegeben werden. Diese sollten in der Regel bereits aus den vorherigen Sitzungen gespeichert sein und müssen daher jeweils nur mit Enter bestätigt werden.

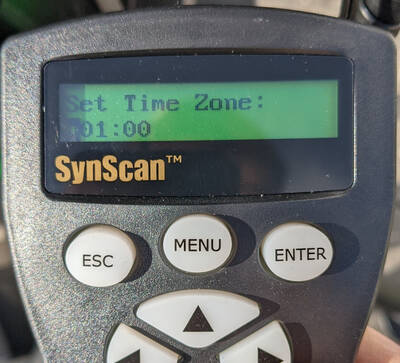

5	Als Nächstes muss die Zeitzone gesetzt werden. Auch hier reicht normalerweise eine Bestätigung mit Enter, da die Handsteuerung diesen Wert speichert.
6	Danach muss noch die Höhe über Normalnull eingestellt werden. Hier gilt das Gleiche wie bei den beiden vorherigen Schritten. Normalerweise reicht eine Bestätigung mit Enter.

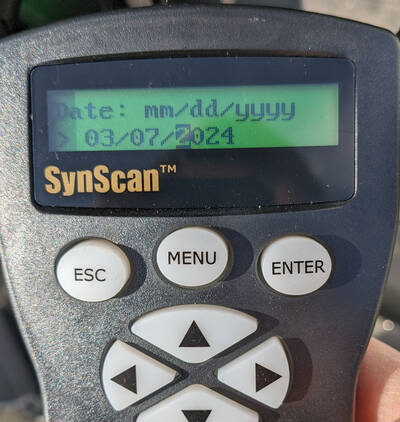

7	Als Nächstes ist das aktuelle Datum einzustellen und mit Enter zu bestätigen.

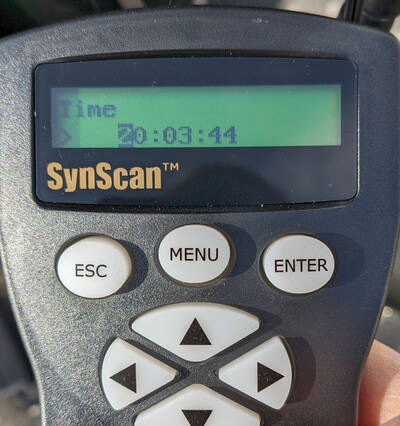

8	Danach folgt die aktuelle Uhrzeit. Es wird empfohlen, eine Zeit einige Sekunden in der Zukunft einzustellen und mit Enter zu warten, bis die eingestellte Zeit erreicht ist. Dies führt zu genaueren Ergebnissen.

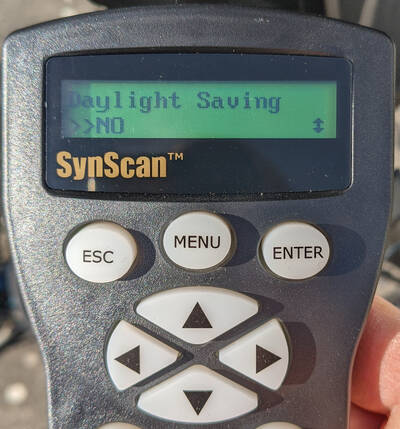

9	Im nächsten Schritt muss noch ausgewählt werden, ob Sommerzeit herrscht oder nicht. Die Auswahl erfolgt über die Pfeiltasten unten links und rechts. Anschließend mit Enter bestätigen.
10	Anschließend zeigt das Display noch den Positionswinkel von Polaris an, der ebenfalls mit Enter bestätigt werden kann.
11	Im letzten Schritt der Vorbereitungen muss noch ausgewählt werden, ob mit dem Alignment begonnen werden soll oder nicht.

Sonnenbeobachtungen

Schritt	Beschreibung	Display der Handsteuerung
1	Als Erstes gilt es die `Object List` aus dem Menu auszuwählen. Man kann dieses auch über kürzer durch drücken der Taste 8 erreichen, die einen Shortcut in dieses Menu darstellt.
2	Durch die Pfeiltasten unten links und rechts auf dem Pad ist dann die Sonne auszuwählen.
3	Anschließend wird wieder eine Warnung angezeigt, dass man nicht ohne Filter in die Sonne schauen darf. Dies bestätigt man erneut mit einem Druck auf Enter.

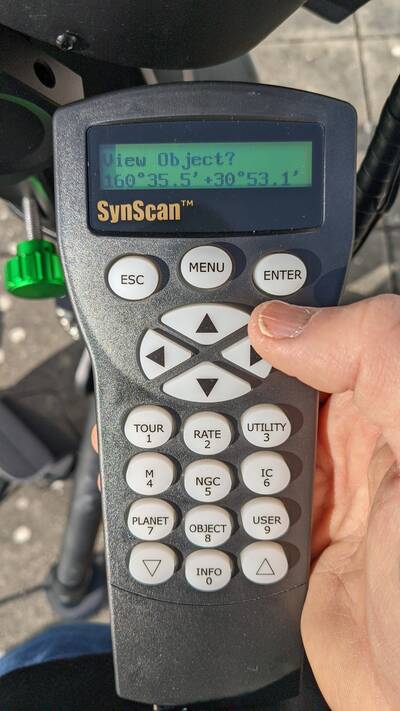

4	Als Nächstes werden die aktuellen Koordinaten der Sonne angezeigt. Dies bestätigen wir mit ENTER.
5	Im letzten Schritt muss noch einmal mit ENTER bestätigt werden, dass man wirklich zur Sonne fahren möchte.
6	Anschließend positioniert die Montierung das Teleskop in Richtung Sonne.
7	Hat man die Montierung gut ausgerichtet, wird man eine Abbildung der Sonne auf der Hitzeschutzkachel des Herschel-Keils sehen.
8	Um die Sonne final im Okular zu zentrieren, kann es hilfreich sein die Bewegungsgeschdigkeit herab zusetzen. Hierfür auf Taste 2 klicken. Anschließend kann über die Zahlentasten die Geschwindigkeit ausgewählt werden, die dann noch mittels ENTER bestätigt werden muss.
