Maxim DL
Maxim DL ist aktuell das Hauptinterface zur Steuerung des Observatoriums, der Kameras und der Durchführung von Beobachtungen.
Interface und grundlegende Bedienung
Maxim DL kann am leichtesten durch einen Doppelklick auf das Icon Maxim DL 6 auf dem Desktop oder über die Taskbar gestartet werden.
Hauptfenster
Im Bild links bzw. unten, welches das Hauptfenster von Maxim DL zeigt, sind die wichtigsten Schaltflächen farblich hervorgehoben. Über den roten Button wird das Observatory Panel geöffnet, welches die Steuerungsfunktionen für den Dome und das Teleskop bereit hält. Über den grünen Button wird wiederum das Camera Control Panel geöffnet, welches die Kontrollfunktionen für die Kameras bereitstellt. Auf diese beiden Fenster wird unten im Detail eingegangen.
Über die blauen, pinken und braunen Buttons können Informationen zu den aufgenommen Bilder angezeigt werden. Die Header-Informationen sind über den Braunen abrufbar, während der Blaue es z. B. erlaubt die Counts in den einzelnen Pixeln, bzw. in einer gewissen Apertur anzeigen zu lassen. Der Pinke wiederum macht einfache Skalierungsfunktionen zugänglich.
Observatory Panel
Das Observatory-Kontrollfenster hat verschiedene Tabs über die sich die einzelnen Teile des Observatoriums steuern lassen. Es lassen sich Objekte anfahren indem man deren Koordinaten eingibt, sie aus einem Katalog auswählt oder sie auf einer All-Sky-Karte markiert. Der Dome kann geöffnet und natürlich auch wieder geschlossen sowie wenn nötig manuell bewegt werden. Des Weiteren kann über dieses Kontrollfenster das Teleskop manuell gefahren sowie nach Abschluss der Beobachtungen wieder geparkt werden.
Der Setup-Tab
Über den Setup-Tab stellt man die Verbindung zum Teleskop, dem Dome und dem Fokusser her. Hierfür kann auf den Connect-Knopf hinter dem jeweiligen Eintrag geklickt werden oder auf Connect All, um die Verbindung zu allen Komponenten gleichzeitig herzustellen. Alle weiteren Einträge wie z. B. Rotator sind für uns nicht weiter relevant.
Um die Verbindungen nach der Beobachtung wieder zu trennen kann entsprechend auf die einzelnen Disconnect-Buttons oder auf Disconnect All geklickt werden.
Der Dome-Tab
Über die Open- und Close-Schaldflächen lässt sich der Dome öffnen bzw. schliessen. Der Dome fährt hierbei jeweils komplett auf oder zu. Es muss darauf geachtet werden, dass die Option Slave Dome To Scope aktiviert wird, ansonsten folgt der Dome dem Teleskop nicht. Dummerweise schaltet sich diese Option jedes mal aus, wenn der Dome auf bzw. zu gefahren wird oder das Teleskop geparkt wird.
Über die Funktionen in der Box Position lässt sich der Dome manuell fahren. Dies ist insbesondere dann nützlich, wenn das Teleskop und der Spalt mal wieder nicht korrekt zueinander ausgerichtet sind und der Dome neu kalibriert werden muss. Auf dem oben gezeigten Beispiel ist die Ausrichtung zwar nicht optimal aber dennoch so gut, dass das Teleskop nicht auf den Dome schaut.
Der Teleskop-Tab
Im Teleskop-Tab wird im oberen linken Bereich angezeigt wohin das Teleskop aktuell schaut und welche Aktion es gerade ausführt. Es wird die Rektaszension und Deklination sowohl für das aktuelle Datum als auch für die Standardepoche J2000 angezeigt. Des Weiteren wird die Höhe über dem Horizont und der Azimut ausgegeben. Im unteren gezeigten Beispiel führt das Teleskop nach und ist ansonsten inaktiv.
Über die Buttons in der Nudge-Sektion kann das Teleskop manuell gefahren werden, wobei die Schrittweite über die Dropdown-Menüs ausgewählt werden kann. Jede Bewegung kann wiederum über den Button Abort abgebrochen werden.
Im Bereich Target Coordinates kann man die Rektaszension und Deklination eines Objektes eingeben und diese über den Button Go To anfahren. Über den Zoom To-Button wechselt man zum Zoom-Tab, welcher eine Karte des Himmels bei den jeweiligen Koordinaten anzeigt.
Über die Schaltfläche Park im Bereich Mount lässt sich das Teleskop nach der Beobachtung wieder parken.
Der Katalog-Tab
Über den Katalog-Tab können die eingebauten Kataloge nach Objekten durchsucht, ausgewählt und anschließend angefahren werden. Hierfür muss zu erst aus dem Dropdown-Menü Category die Kategorie ausgewählt werden. Zur Auswahl steht Stars, Deep Space und Solar System. Unter Object ID kann entweder das Objekt direkt oder ein Katalog ausgewählt werden. Bei letzterem kann dann noch die Katalognummer des Objektes, oder auch nur ein Teil davon, ergänzt werden (siehe Beispiel unten). Nach einem Klick auf Search wird einem eine Liste mit möglichen Objekten angezeigt. Anschließend kann dann das gewünschte Objekt aus der Liste ausgewählt werden und nach einem Klick auf Go To angefahren werden.
Der Zoom-Tab
Im Zoom-Tab wird der Himmelsausschnitt unter anderem um das ausgewählte oder angefahrene Objekt dargestellt. Über den Optionsbutton (Pfeil) rechts und über das Kontextmenü sind viele Einstellungsoptionen zugänglich, wie z. B. die Zoomstufe, welche Art von Objekten und wie diese angezeigt werden sollen. Klickt man mit der rechten Maustaste auf einem beliebigen Punkt kann dieser über Slew to Mouse Position angefahren werden. Klickt man entsprechend auf ein Objekt kann dieses direkt ausgewählt werden. Im Beispiel unten ist die entsprechende Option Slew tp 119 Tau.
Der All-Sky-Tab
Der All-Sky-Tab zeigt den aktuellen Himmel. Über einen Rechtsklick kann z. B. in einen beliebigen Bereich gezoomt werden. In dem Fall wechselt man automatisch zum Zoom-Tab. Über den Optionsbutton (Pfeil) rechts sind wiederum viele Einstellungsoptionen zugänglich.
Camera Panel
Über das Camera Control-Fenster können die Kameras gesteuert werden und die Aufnahmen angefertigt werden.

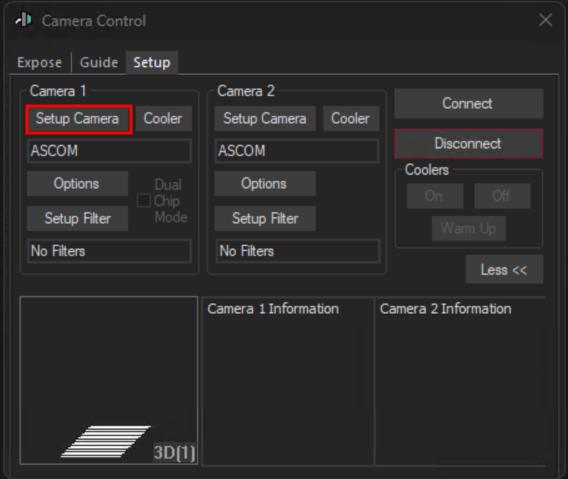

Der Setup-Tab
Wie der Name schon sagt dient dieses Fenster dem Verbinden der Kameras mit Maxim DL. Dies gestaltet ich für jeden Kamerahersteller leicht unterschiedlich. Hier gehen wir auf die Vorgangsweise für QHYCCD-Kameras sowie für SBIG-Kameras ein, da diese bei uns in erster Linie eingesetzt werden. Für jedes Kameramodell muss zuerst der entsprechende Treiber ausgewählt werden. Dies muss sowohl für die eigentliche Kamera als auch für das Filterrad gemacht werden. Soll eine Guidingkamera verwendet werden muss auch diese hier verbunden werden. Normalerweise wird die Guidingkamera als Camera 2 verbunden, während die Hauptkamera dementsprechend als Camera 1 angebunden wird.
Als erstes klickt man unabhängig vom Hersteller auf Setup Camera.
Verbinden von QHYCCD-Kameras:
In dem sich öffnenden Fenster wählt man in dem Dropdown-Menü Camera Model ASCOM aus und klickt danach auf Advanced… (Schritt 1). Danach öffnen sich ein weiteres Fenster. In diesem wählt man wiederum über das Dropdown-Menü QHYCCD-Cameras-Capture aus und klickt anschließend auf Properties… (Schritt 2). Danach öffnet sich das Einstellungsmenü für den ASCOM-Treiber für die QHYCCD-Kameras. ASCOM ist die grundlegende Schnittstelle über die viele Funktionen des Observatoriums laufen.
Im letzten Schritt (3) können nun alle wichtigen Einstellungen für den ASCOM-Treiber gemacht werden. Hierzu zählen der Auslesemodus, welcher über das Dropdown-Menü ReadMode ausgewählt werden kann. Zur Auswahl stehen: PhotoGraphic DSO 16bit, High Gain Mode 16bit, Extend Fullwell Mode und Extend Fullwell 2CMS. Unter Gain/Offset Setting kann dann der Gain und Offset eingestellt werden. Diese Einstellungen können unter Preset gespeichert werden bzw. gespeicherte Einstelllungen auch abgerufen werden. Zusätzlich sollte für wissenschaftliche Aufnahmen auch die Option Remove Overscan Area aktiviert werden. Anschließend können alle drei Fenster durch Klicke auf OK geschloßen werden.
Verbinden von QHYCCD-Filterrädern:
Zum verbinden eines Filterrades klickt man zuerst auf Setup Filter.
Im ersten Schritt muss aus dem Dropdown-Menü Filter or Controlling Camera Model ASCOM ausgewählt werden. Anschließend klickt man auf Advanced…. In dem sich öffnenden Fenster wählt man aus dem Dropdown-Menü QHYCCD FilterWheel aus und klickt danach auf Properties… (Schritt 2). Daraufhin öffnet sich ein weiteres Fenster, welches die möglichen Treibereinstellungen zeigt. Die Einstellungen in diesem Fenster müssen in der Regel nur einmalig vorgenommen werden. Auszuwählen sind die Number of Filter Slots (in unserem Fall sind das 9) und die jeweiligen Filternamen sowie etwaige Korrekturen für den Fokus (Schritt 3). Danach müssen alle drei Fenster durch einen Klick auf OK bestätigt und geschlossen werden.
Verbinden von SBIG-Kameras:
Kommt noch…
Verbinden von SBIG-Filterrädern:
Kommt noch…
Finaler Schritt:
Nun muss noch auf Connect geklickt werden. Anschließend kann unter Coolers die Kühlung aktiviert und unter Cooler die Zieltemperatur eingestellt werden.

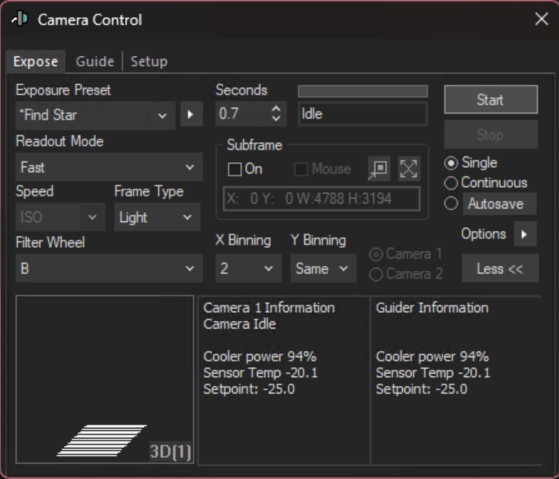

Der Expose-Tab
In diesem Tab findet man, auf kleinem Raum, die wichtigsten Einstellung rund um die Aufnahme der Bilder. Eigene und bereits vordefinierte Einstellungssets können unter Exposure Preset gefunden bzw. neu angelegt werden. Die wichtigste Einstellung ist die Belichtungszeit (Seconds). Rechts daneben findet sich die Statusinformationszeile, welche anzeigt was die Kamera aktuell tut. Im unteren Beispiel ist die Kamera inaktiv (Idle).
Die Filter sind unter Filter Wheel zu finden. Die Binning-Optionen sind wiederum über die beiden Dropdown-Menüs X Binning und Y Binning zugänglich. Des Weiteren kann der Auslesemodus (Readout Mode) ausgewählt werde, was z. B. für die QHY600M wichtig ist. Über die Optionen Single, Continuous und Autosave sind als grundlegenden Modi auswählbar. Beim ersten wird nur eine einzelne Aufnahme angefertigt, wohingegen beim letzten ganze Aufnahmeserien erstellt werden können. Beim Modus Continuous werden hintereinander Aufnahmen mit der eingestellten Belichtungszeit erstellt und dargestellt. Dieser Modus eignet sich besonders gut zum Fokussieren. In dem entsprechenden Artikel gehen wir auch genauer auf die unteren 3 Paneele ein. Weitere Optionen sind noch über Options (Pfeilbutton) zugänglich.

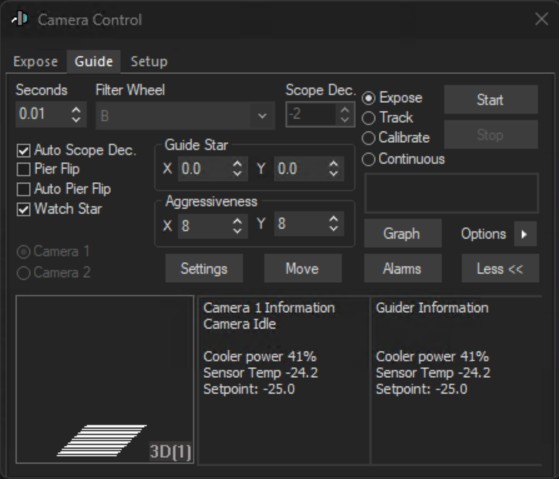

Der Guide-Tab
Der Guide-Tab wiederum hält die wichtigsten Einstellungen für das Guiding des Teleskops bereit. Auf die Details gehen wir in einer Kurzanleitung zum Guiding ein.
Screen Stretch Panel
Über das Screen Stretch Panel kann die Skalierung der Aufnahmen beeinflusst werden. Im ersten Beispiel unten, welches M42 zeigt, ist die Skalierung auf Low gestellt. Erhöht man die Skalierung auf Medium werden deutlich mehr Details von M42 sichtbar. Viele weitere hilfreiche vordefinierte Skalierungen können aus dem entsprechenden Dropdown-Menü ausgewählt werden.
Low-Skalierung
Medium-Skalierung
Klickt man auf das Plus-Symbol im oberen rechten Bereich, wird in das oben links dargestellte Histogramm gezoomt. Dies ermöglicht es die Skalierung über das rote und das grüne Dreieck feiner einzustellen, wobei das rote Dreieck den Schwarzwert und das grüne Dreieck des Weißwert definiert. Entsprechendes kann auch über die Felder Minimum und Maximum erfolgen.
Information Panel
Das Information Panel ist insbesondere hilfreich um zu prüfen, ob das Bild überbelichtet ist und herauszufinden an welchen Sternen dies unter Umständen liegt. Hier sind für uns insbesondere die Werte Pixel und Maximum interessant. Im Standardmodus Aperture werden die Informationen aus der auf dem Bild dargestellten türkisen Apertur ausgelesen, welche man z.B. aber auch auf einen hellen Stern schieben kann. Tut man dies sind z.B. noch das Signal-Rausch-Verhältnis (SNR) und die Full-Width-Half-Maximum (FWHM) von Interesse. Werte wie die Magnitude sind auf unseren zumeist unkalibrierten Bildern nicht von Relevanz.
